Produktdetails:
Zahlung und Versand AGB:
|
| Rohrspannung: | 0~90kV (justierbar) | Typ der Röhre: | Versiegelt |
|---|---|---|---|
| Fokus-Spotgröße: | 5μm | Detektor: | Flachbildschirm-Detektor (FPD) |
| Gewicht der Verpackung: | 1500 kg | ||
| Hervorheben: | Röntgenprüfgeräte für versiegelte Röhren,PCBA-Röntgenprüfgeräte,Einstellbare Röntgenuntersuchungsgeräte |
||

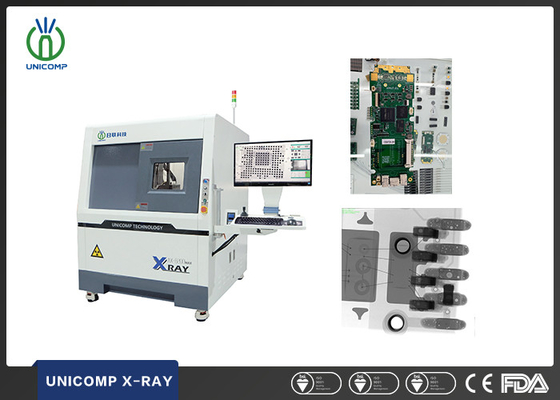

Röntgenprüfgeräte für PCBA
SVerstärkungVonSMT-Röntgenmaschine
| Zusammenfassung des Systems | |
| Fußabdruck | 1280 ((W) × 1500 ((D) × 1705 ((H) mm |
| Maschinengewicht | 1 400 kg |
| Stromversorgung | Wechselstrom 110~220V, 50/60Hz |
| Folien aus Sperrholz | 175 ((W) × 155 ((D) × 200 ((H) cm |
| Gewicht der Verpackung | 1500 kg |
| Stromverbrauch | 1.0 kW |
| Röntgenröhre | |
| Typ der Röhre | Versiegelt |
| Max. Leistung | 8W |
| Spannung | 0 ~ 90 kV (verstellbar) |
| Größe des Fokuspunktes | 5 μm |
| Bildgebungssystem | |
| Detektor | Flächenbildschirmdetektor (FPD) |
| Pixelgröße | 85 μm |
| Wirksame Erkennungsfläche | 130*130 mm |
| Bildrate | 20 Bilder pro Sekunde |
| Pixel-Matrix | 1536*1536 |
| Systemvergrößerung | 600X |
| Software | |
| Automatische Messung | BGA-Lotungsleeren automatische Messung und Unterstützung von Daten/graphische Ausgabe |
| Mehrere Messgeräte | Unterstützung der Messung von Entfernung, Winkel, Durchmesser, Polygon, PTH-Füllgeschwindigkeit usw. |
| CNC-Modus | CNC-programmierbare Inspektion, einfache Bedienung und Benutzerfreundlichkeit |
| Echtzeit-Anzeige | Echtzeit Anzeige der Arbeitsdaten von Spannung, Strom, Winkel, Datum usw. |
| Navigation | Bequemes Zielpunkt-Positionierungssystem |
| Bewegungssteuerungssystem | |
| Bewegungssteuerung | Joystick, Tastatur, Maus und Touch Panel |
| Max. Ladefläche/Gewicht | 610*610mm / 10kg |
| Max. Inspektionsbereich | 550*550 mm |
| Schräge Ansichten | Maximal 60° |
| Manipulator | 6 Achsen mit X / Y / Z1 / Z2 / T1 / T2 |
| PC für die Industrie | |
| Überwachung | 24 ̊ FHD-interaktives Touch-LCD-Display |
| Betriebssystem | Windows 10 64 Bit |
| Festplatte | 1 TB |
| Speicherplatz | 8 GB |
| Modell der CPU | Intel i7 Prozessor |
| Weitere Merkmale | |
| Tür offen. | Elektrische Schieben |
| Röntgensicherheit | < 1μSv/h (enthält alle internationalen Normen) |
| Verwaltung der Behörde | Fingerabdruck-Zugriffssystem und Passwort-Zugriff. |
| Sicherheitsbetrieb | Elektromagnetische Verriegelung, Warnlicht und Echtzeit-Leckage-Monitor für Strahlung |
| *Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Marken sind Eigentum des Systemherstellers. | |
Anwendungsbereiche der Röntgengeräte
Weit verbreitet für BGA, CSP, Flip Chip, LED, Sicherung, Diode, PCB, Halbleiter, Batterieindustrie, Kleinstmetallguss, Elektronik
Verbindungsmodul, Kabel, Luftfahrtkomponenten, Photovoltaikindustrie usw.
Funktion und Merkmale der Röntgenmaschine
Inspektion Bilder der SMT-Röntgenmaschine
