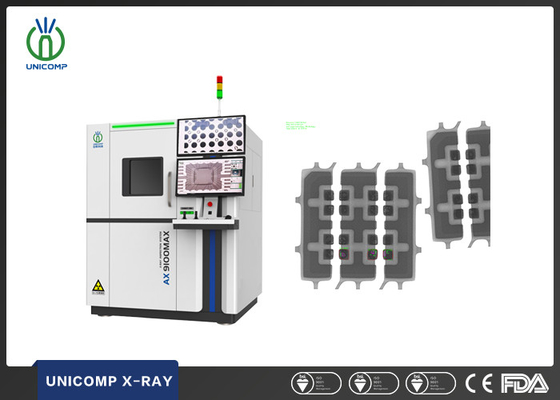

IC-Kurvmessung Unicomp AX9100MAX Röntgenmaschine mit 84μm Pixelgröße und 60° Neigungswinkel
Grundlegende Eigenschaften
Herkunftsort:
China
Markenbezeichnung:
UNICOMP
Zertifizierung:
CE, FDA
Modellnummer:
AX9100max
Immobilienhandel
Mindestbestellmenge:
1 Satz
Preis:
can negotiate
Zahlungsbedingungen:
L/C, T/T
Lieferfähigkeit:
100set/montrh
Produktübersicht
Es wird in Anwendungen wie BGA, CSP, Flip Chip, LED, Sicherung, Diode, PCB, Halbleiter, Batterieindustrie, Kleinstmetallguss, elektronische Verbindungsmodule, Kabel,Photovoltaikindustrie, und mehr. Anwendungsbereiche Funktionen und Merkmale Inspektionsbild Zusammenfassung des Systems Fußabdruck 1455 ...
Produktdetails
Hervorheben:
Röntgengerät zur Messung der IC-Krümmung
,60° Neigungswinkel-Röntgengerät
,84 μm Pixelgröße Röntgengerät
X-Ray Tube Type:
Siegelart
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
1455 ((W) × 1760 ((D) × 1945 ((H) mm
Produktbeschreibung
Es wird in Anwendungen wie BGA, CSP, Flip Chip, LED, Sicherung, Diode, PCB, Halbleiter, Batterieindustrie, Kleinstmetallguss, elektronische Verbindungsmodule, Kabel,Photovoltaikindustrie, und mehr.
-
Anwendungsbereiche
-
Funktionen und Merkmale
-
Inspektionsbild
| Zusammenfassung des Systems | |
| Fußabdruck | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Maschinengewicht | 2400 kg |
| Stromversorgung |
Wechselstrom 110~220V, 50/60Hz
|
| Abmessung der Verpackung | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Gewicht der Verpackung | 2600 kg |
| Stromverbrauch | 4 kW |
| Röntgenröhre | |
| Rohrtyp Typ | Versiegelter Typ |
| Max. Leistungsausgabe | 65 W |
| Spannung | 0~130 kV (verstellbar) |
| Größe des Fokuspunktes | ≤ 7 μm |
| Bildgebungssystem | |
| Detektor | FPD mit hoher Auflösung |
| Pixelgröße | 84 μm |
| Wirksame Erkennungsfläche | 129*129mm |
| Bildrate | 20 Bilder pro Sekunde |
| Pixel | 1536*1536 |
| Systemvergrößerung | 1600X |
| Software | |
| Mit einem Klick zoomen Sie ein und aus | Schnelle und automatische Navigation der ROI-Region |
| Festpunktverfolgung während der Neigung der FPD | Automatisches Folgen der Tabelle, während die Achse separat neigt |
| Algorithmen für die Rekonstruktion von Bildern mit hoher Auflösung | Intelligente Verbesserung der Gesamtbildklarheit mit einem Klick |
| Automatischer Bildvergleich | Intelligente Einstellung des Gesamtbildkontrastes mit einem Klick |
| Verschiedene Filterverarbeitungsalgorithmen | Schärfungs-, Verstärkungs-, Farbumkehrungs- und Bildvorbearbeitungsfunktionen |
| Bewegungssteuerungssystem | |
| Bewegungssteuerungsmethode | Dual Joystick, Tastatur und Maus |
| Max. Ladegröße | F620 mm |
| Max. Inspektionsgröße | 600*450 mm |
| Neigungskontrollen | Maximal 60°(Rohr und Detektor) |
| Zielfase | Horizontale Drehung 360° |
| PC für die Industrie | |
| Monitor ((Dual)) | 27 "4K HD-Display |
| Betriebssystem | Windows 10 64 Bit |
| Festplatte | 1 TB |
| Speicherplatz | 16G |
| Modell der CPU | Intel i7 Prozessor |
| Weitere Merkmale | |
| Tür offen. | Manuell |
| Sicherheitsbetrieb | Elektromagnetische Verriegelung, Warnleuchte und Echtzeit-Strahlungsleckage-Monitor |
| Verwaltung der Behörde | Fingerabdruck-Zugriffsmanagement-System und Passwort-Zugriff |
| Röntgensicherheit | < 1μSv/h (enthält alle internationalen Normen) |
* Die Spezifikationen können ohne Vorankündigung geändert werden. Alle Marken sind Eigentum des Systemherstellers.
-
Größe und Aussehen
Gesamtbewertung
Fünf-Sterne
100%
4 Sterne
0
3 Sterne
0
2 Sterne
0
1 Stern
0
Alle Bewertungen
-
JGood!
-
MIt is suitable for detecting various food contaminants. It can identify substances such as quartz and ceramics.
-
Pgood product
