Rohrspannung: | 0~90kV (justierbar) | Typ der Röhre: | Versiegelt |
---|---|---|---|
Fokus-Spotgröße: | 5μm | Detektor: | Flachbildschirm-Detektor (FPD) |
Gewicht der Verpackung: | 1620 kg | Stromversorgung: | Wechselstrom 110~220V, 50/60Hz |
Hervorheben: | Röntgenuntersuchung von Elektronik,Röntgenuntersuchung der FPD,Professionelle Röntgenuntersuchung |

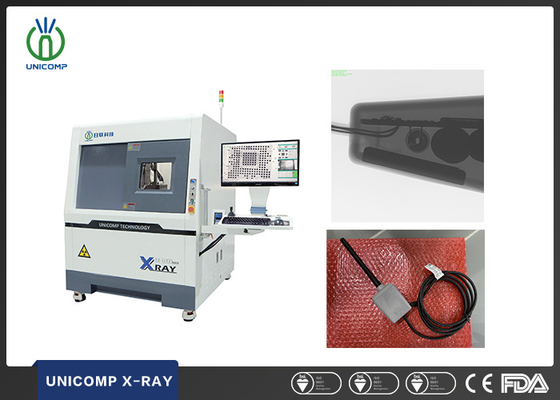

Röntgenuntersuchung von Elektronik

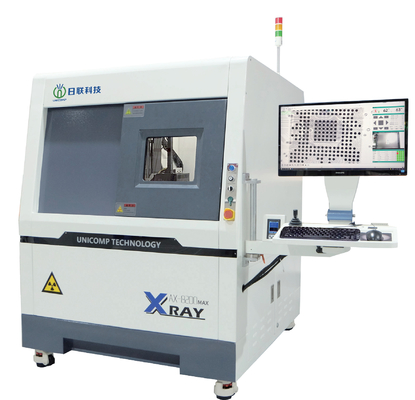

SVerstärkungVonSMT-Röntgenmaschine
Zusammenfassung des Systems | |
Fußabdruck | 1280 ((W) × 1500 ((D) × 1704 ((H) mm |
Maschinengewicht | 1450 kg |
Stromversorgung | Wechselstrom 110~220V, 50/60Hz |
Folien aus Sperrholz | 1750 ((W) × 1920 ((D) × 2000 ((H) cm |
Gewicht der Verpackung | 1620 kg |
Stromverbrauch | 1.5 kW |
Röntgenröhre | |
Typ der Röhre | Versiegelt |
Max. Leistung | 8W |
Spannung | 0 ~ 90 kV (verstellbar) |
Größe des Fokuspunktes | 5 μm |
Bildgebungssystem | |
Detektor | Flächenbildschirmdetektor (FPD) |
Pixelgröße | 84 μm |
Wirksame Erkennungsfläche | 129*129mm |
Bildrate | 30 Bilder pro Sekunde |
Pixel-Matrix | 1536*1536 |
Systemvergrößerung | 600X |
Software | |
Automatische Messung | BGA-Lotungsleeren automatische Messung und Unterstützung von Daten/graphische Ausgabe |
Mehrere Messgeräte | Unterstützung der Messung von Entfernung, Winkel, Durchmesser, Polygon, PTH-Füllgeschwindigkeit usw. |
CNC-Modus | CNC-programmierbare Inspektion, einfache Bedienung und Benutzerfreundlichkeit |
Echtzeit-Anzeige | Echtzeit Anzeige der Arbeitsdaten von Spannung, Strom, Winkel, Datum usw. |
Navigation | Bequemes Zielpunkt-Positionierungssystem |
Bewegungssteuerungssystem | |
Bewegungssteuerung | Joystick, Tastatur, Maus und Touch Panel |
Max. Ladefläche/Gewicht | 610*610mm / 10kg |
Max. Inspektionsbereich | 550*550 mm |
Schräge Ansichten | Maximal 60° (Röntgenaufnahme und Detektor)
|
Manipulator | 6 Achsen mit X / Y / Z1 / Z2 / T1 / T2 |
PC für die Industrie | |
Überwachung | 24 ̊ FHD-interaktives Touch-LCD-Display |
Betriebssystem | Windows 10 64 Bit |
Festplatte | 1 TB |
Speicherplatz | 16 GB |
Modell der CPU | Intel i7 Prozessor |
Weitere Merkmale | |
Tür offen. | Elektrische Schieben |
Röntgensicherheit | < 1μSv/h (enthält alle internationalen Normen) |
Verwaltung der Behörde | Fingerabdruck-Zugriffssystem und Passwort-Zugriff. |
Sicherheitsbetrieb | Elektromagnetische Verriegelung, Warnlicht und Echtzeit-Leckage-Monitor für Strahlung |
*Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Marken sind Eigentum des Systemherstellers. |
Anwendungsbereiche der Röntgengeräte
Es wird in Industriezweigen wie BGA, CSP, Flip Chip, LED, Sicherung, Diode, PCB, Halbleiter, Batterie, Kleinstmetallguss, elektronische Verbindungsmodule, Kabel, Luft- und Raumfahrtkomponenten,und Photovoltaik, unter anderem.
Funktion und Merkmale der Röntgenmaschine
Inspektion Bilder der SMT-Röntgenmaschine
