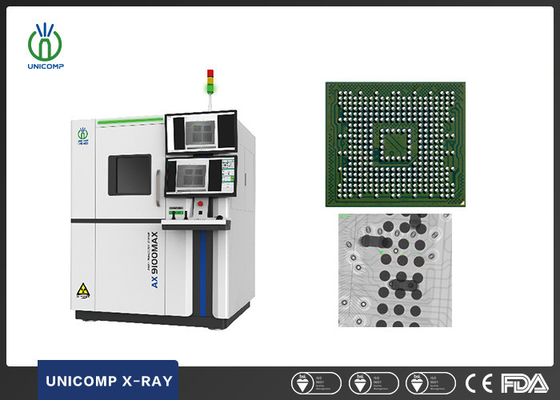

SMT-PCB-Röntgenmaschine Mikronfokus-Punktgröße für BGA-Hohlräume Messung und Lötvorgang Kletterhöhe Inspektion
Grundlegende Eigenschaften
Herkunftsort:
China
Markenbezeichnung:
UNICOMP
Zertifizierung:
CE, FDA
Modellnummer:
AX9100max
Immobilienhandel
Mindestbestellmenge:
1 Satz
Preis:
can negotiate
Zahlungsbedingungen:
L/C, T/T
Lieferfähigkeit:
100set/montrh
Produktübersicht
Weit verbreitet für BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Halbleiter, Batterieindustrie, Kleinstmetallguss, Elektronikverbindungsmodul, Kabel, Photovoltaikindustrie usw. Anwendungsbereiche Funktionen und Merkmale Inspektionsbild Zusammenfassung des Systems Fußabdruck 1450 ((W) × 1680 ((D) × ...
Produktdetails
Hervorheben:
SMT-PCB-Röntgenmaschine
,Mikron Focus PCB-Röntgengerät
,Röntgengerät für das Schweißverfahren
Produktbeschreibung
Weit verbreitet für BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Halbleiter, Batterieindustrie, Kleinstmetallguss, Elektronikverbindungsmodul, Kabel, Photovoltaikindustrie usw.
-
Anwendungsbereiche
-
Funktionen und Merkmale
-

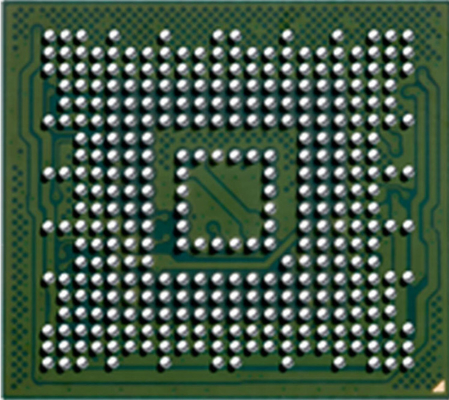

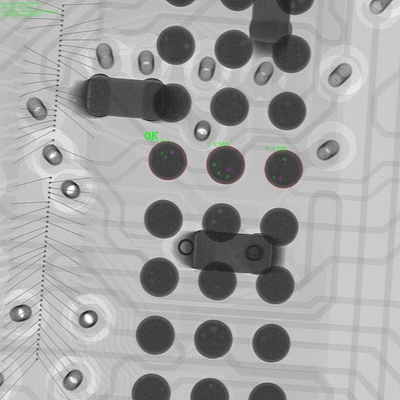

Inspektionsbild
| Zusammenfassung des Systems | |
| Fußabdruck | 1450 ((W) × 1680 ((D) × 1850 ((H) mm |
| Maschinengewicht | 2400 kg |
| Stromversorgung | 220 AC/50 Hz |
| Abmessung der Verpackung | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Stromverbrauch | 3.5 kW |
| Gewicht der Verpackung | 2600 kg |
| Röntgenröhre | |
| Rohrtyp Typ | Versiegelter Typ |
| Max. Leistungsausgabe | 65 W |
| Spannung | 0~130 kV (verstellbar) |
| Größe des Fokuspunktes | ≤ 8 μm |
| Bildgebungssystem | |
| Detektor | FPD mit hoher Auflösung |
| Pixelgröße | ≤ 85 μm |
| Wirksame Erkennungsfläche | 130*130 mm |
| Pixel | 1536*1536 |
| Bildrate | 20 Bilder pro Sekunde |
| Systemvergrößerung | 1600X |
| Software | |
| Mit einem Klick zoomen Sie ein und aus | Schnelle und automatische Navigation der ROI-Region |
| Festpunktverfolgung während der Neigung der FPD | Automatisches Folgen der Tabelle, während die Achse separat neigt |
| Algorithmen für die Rekonstruktion von Bildern mit hoher Auflösung | Intelligente Verbesserung der Gesamtbildklarheit mit einem Klick |
| Verschiedene Filterverarbeitungsalgorithmen | Schärfungs-, Verstärkungs-, Farbumkehrungs- und Bildvorbearbeitungsfunktionen |
| Automatischer Bildvergleich | Intelligente Einstellung des Gesamtbildkontrastes mit einem Klick |
| Bewegungssteuerungssystem | |
| Bewegungssteuerungsmethode | Dual Joystick, Tastatur und Maus |
| Max. Ladegröße | F620 mm |
| Max. Inspektionsgröße | 600*450 mm |
| Neigungskontrollen | Maximal 60° |
| Zielfase | Horizontale Drehung 360° |
| PC für die Industrie | |
| Betriebssystem | Windows 10 64 Bit |
| Monitor ((Dual)) | 27 "4K HD-Display |
| Festplatte | 1 TB |
| Speicherplatz | 16G |
| Modell der CPU | Intel i7 Prozessor |
| Weitere Merkmale | |
| Tür offen. | Manuell |
| Sicherheitsbetrieb | Elektromagnetische Verriegelung, Warnleuchte und Echtzeit-Strahlungsleckage-Monitor |
| Verwaltung der Behörde | Fingerabdruck-Zugriffsmanagement-System und Passwort-Zugriff |
| Röntgensicherheit | < 1μSv/h (enthält alle internationalen Normen) |
* Die Spezifikationen können ohne Vorankündigung geändert werden. Alle Marken sind Eigentum des Systemherstellers.
-
