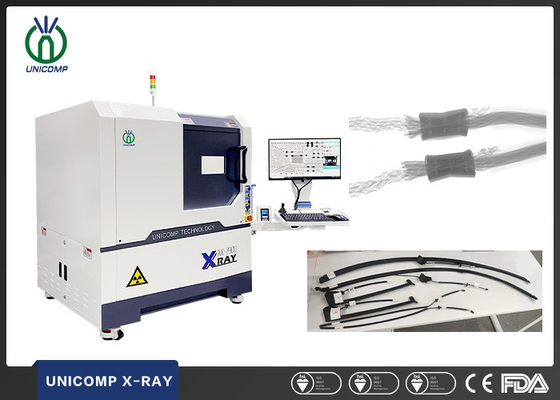

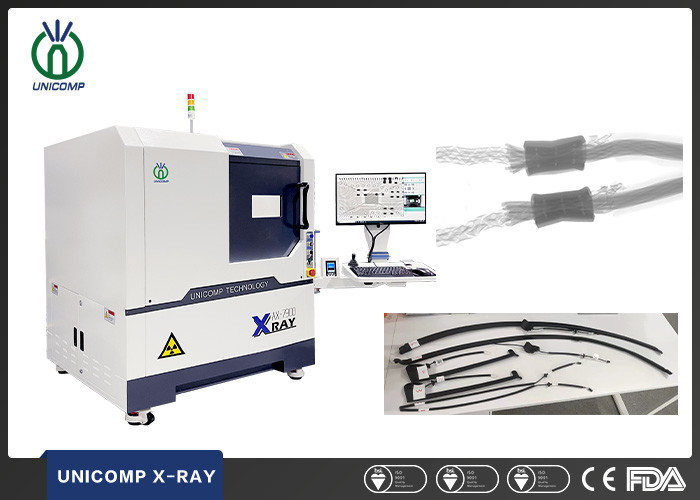

90kV AX7900 SMT EMS X Ray Machine For Automobile Wiring
Produktdetails
90kv SMT EMS X Ray Machine
,AX7900 EMS X Ray Machine
,X-Strahlnmaschine des Metall AX7900
90kV AX7900 SMT EMS Röntgengerät für Automobilverkabelung
Erschwingliches 90kV Röntgensystem AX7900 zur Qualitätsprüfung von Automobilkabelbäumen
Spezifikationen des Röntgengeräts:
| Systemübersicht | |
| Grundfläche | 1215(B)×1325(T)×1700(H)mm |
| Maschinengewicht | 1240 kg |
| Stromversorgung | AC 220V, 50/60Hz |
| Sperrholzverpackungsgröße | 1680(B)×1680(T)×2200(H)mm |
| Verpackungsgewicht | 1470 kg |
| Stromverbrauch | 0,8 kW |
| Röntgenröhre | |
| Röhrentyp | Versiegelt |
| Max. Leistung | 8W |
| Spannung | 90kV |
| Fokuspunktgröße | 5μm |
| Bildgebungssystem | |
| Detektor | Flachbilddetektor (FPD) |
| Pixelgröße | 84μm |
| Effektive Detektionsfläche | 129*129mm |
| Bildraten | 30fps |
| Pixelmatrix | 1536*1536 |
| Geometrische Vergrößerung | 52X |
| Software | |
| Automatische Messung | Automatische Messung von BGA-Lötfehlern und Unterstützung von Daten-/Grafikausgabe |
| Mehrere Messwerkzeuge | Unterstützt Messung von Distanz, Winkel, Durchmesser, Polygon, PTH-Füllrate usw. |
| CNC-Modus | CNC-programmierbare Inspektion, einfache Bedienung und benutzerfreundlich |
| Echtzeitanzeige | Echtzeitanzeige der Arbeitsdaten von Spannung, Strom, Winkel, Datum usw. |
| Navigation | Bequemes Zielpunktpositionierungssystem |
| Bewegungssteuerungssystem | |
| Bewegungssteuerung | Joystick, Tastatur & Maus |
| Max. Ladefläche/Gewicht | 600*520mm / 10kg |
| Max. Inspektionsbereich | 505*440mm |
| Neigungswinkel | ±30° |
| Manipulator | 5-Achsen mit X / Y / Z1 / Z2 / T |
| Industrie-PC | |
| Monitor | 24-Zoll FHD LCD-Display |
| System-Betriebssystem | Windows 11 64bit |
| Festplatte | 1TB |
| RAM | 16GB |
| CPU-Modell | Intel i7 Prozessor |
| Weitere Merkmale | |
| Energieeinsparung | Röntgen-Automatikabschaltung bei mehr als 5 Minuten Inaktivität |
| Röntgensicherheit | <1μSv/h (erfüllt alle internationalen Standards) |
| Berechtigungsverwaltung | Fingerabdruck-Zugangsverwaltungssystem und Unterstützung für Passwortzugang. |
| Sicherer Betrieb | Elektromagnetische Verriegelung, Warnleuchte und Echtzeit-Strahlungsleckage-Überwachung |
| * Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Marken sind Eigentum des Systemherstellers. | |
Röntgenbilder des Röntgengeräts:
MERKMALE des Röntgengeräts:
90KV 5μm Röntgenröhre, FPD-Detektor.
Multifunktions-Workstation, X-Y-Mehrachsenbewegung. ±60° "Bogen"-Bewegung (optional).
Bewegungssteuerungen umfassen: X/Y-Tischbewegung plus Z-Achsen-Bewegung von Röhre und Detektor, ±60° Neigungsbewegung (optional).
Multifunktions-DXI-Bildverarbeitungssystem.
X/Y-Programmierfunktion für mehrere Bildinspektionsroutinen
Max. Ladefläche 600mm x 520mm, max. Detektionsfläche 505 x 440mm, mit ca. 52X geometrischer Vergrößerung.
BGA-Hohlraum-/Flächenautomatikmessung plus Berichterstellung.
ANWENDUNG des Röntgengeräts:
LED, SMT, BGA, CSP, Flip-Chip-Inspektion.
Halbleiter, Verpackungskomponenten, Batterieindustrie.
Elektronische Komponenten, Autoteile, Photovoltaikindustrie.
Aluminiumdruckguss, Spritzgusskunststoff.
Keramik, andere Spezialindustrien
Beschreibung des AX7900:
90KV 5μm Röntgenröhre, FPD-Detektor. Multifunktions-Workstation, XY-Mehrachsenbewegung standardmäßig mit ±60° Neigungsbewegung (optional). Z-Achsen-Bewegung für Röntgenröhre & FPD zur Erhöhung/Verringerung der Vergrößerung/des Sichtfelds. Bequemes Zielpunktpositionierungssystem. Multifunktions-DXI-Bildverarbeitungssystem mit XY-Programmierung für mehrere Bildinspektionsroutinen.Max. Ladefläche 600mm x 520mm, max. Detektionsfläche 505 x 440mm, mit ca. 52X geometrischer Vergrößerung.
Unsere Dienstleistungen
Hilfe für Kunden bei der Analyse von Produktprojekten und Bereitstellung von Detektionslösungen.
Kostenlose Musterdetektionsprüfung.
Bereitstellung professioneller Detektionslösungen.
Qualifizierte Vorrichtungsdesign-Dienstleistungen.
Bereitstellung von Versand-/Lieferinformationsprüfungsdiensten.
Ein Jahr Garantie, lebenslange Wartungsverpflichtung.
24 Stunden Reaktionsgeschwindigkeit per E-Mail oder anders.
FAQ:
1. Wie sieht es mit der Verpackung aus? Ist sie während der Lieferung sicher?
Alle Röntgendetektionsgeräte sind in einer starken Standard-Holzkiste verpackt. Sie sind beim Versand sicher.
2. Bieten Sie Garantie? Wie sieht es mit dem Kundendienst aus?
1 Jahr kostenlose Garantie für Ersatzteile, lebenslange technische Unterstützung.
Wir haben ein professionelles Kundendienstteam. Bei Fragen werden auch Hilfsvideos im Kundendienst bereitgestellt.
3. Wenn wir Ihre Fabrik besuchen, bieten Sie dann kostenlose Schulungen an?
Ja, wir heißen Sie herzlich willkommen, unsere Fabrik zu besuchen. Wir werden kostenlose Schulungen für Sie arrangieren.
-
