Produktdetails:
Zahlung und Versand AGB:
|
| Farbe: | Grau und Schwarzes | Name: | Röntgenprüfungs-Maschine |
|---|---|---|---|
| Anwendung: | SMT, EMS, BGA, Elektronik, CSP, LED, Flip Chip, Halbleiter | Brennspannung: | 100KV |
| Industrie: | Elektronik-Industrie | Größe: | 1370 (W)×1300 (D)×1700 (H) Millimeter |
| Röntgenstrahl-Durchsickern: | < 1uSv=""> | Gewicht: | 1600kg |
| Hervorheben: | CSP LED X Ray Machine,100KV Halbleiter X Ray Machine,Flip Chip X Ray Inspection Machine |
||

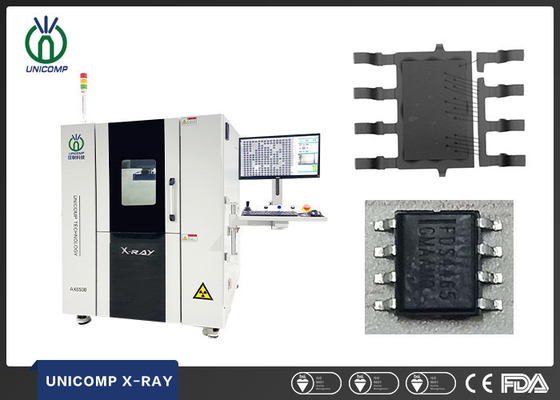

Bombenrohr-Art AX8500 X Ray Machine für Halbleiter Führungsrahmen Verpfändungsqualitätsinspektion verdrahtend
Technische Parameter und Spezifikationen
| System-Zusammenfassung | |
| Abdruck | 1370 (W)×1300 (D)×1700 (H) Millimeter |
| Maschinen-Gewicht | 1600 Kilogramm |
| Stromversorgung | Wechselstrom 110~220V, 50/60Hz |
| Sperrholz-verpackende Größe | 1750 (W)×1500 (D)×2000 (H) Millimeter |
| Verpackendes Gewicht | 1800 Kilogramm |
| Leistungsaufnahme | 2,0 Kilowatt |
| Röntgenröhre | |
| Rohr-Art | Versiegelt |
| Max. Power | 25W |
| Spannung | 0~110kV (justierbar) |
| Fokus-Spotgröße | 5μm |
| Darstellungs-System | |
| Detektor | Flachbildschirm-Detektor (FPD) |
| Pixel-Größe | 85μm |
| Effektiver Entdeckungs-Bereich | 130*130mm |
| Rahmen-Rate | 20fps |
| Pixel-Matrix | 1536*1536 |
| System-lineare Wiedergabe | 1600X |
| Software | |
| Selbst-Messen | Lötende Selbst-messende Lücken BGA und Stützdaten/grafischer Ertrag |
| Mehrfache Messgeräte | Stützmessdistanz, Winkel, Durchmesser, Polygon, füllende Rate PTH, etc. |
| Cnc-Modus | Programmierbare Inspektion CNC, einfache Operation und benutzerfreundlich |
| Realzeitanzeige | Realzeit, die Arbeitsdaten der Spannung, des Stroms, des Winkels, des Datums, des usw. anzeigend |
| Navigation | Bequemer Ziel-Punkt-Navigationsanlage |
| Bewegungs-Kontrollsystem | |
| Bewegungs-Steuerung | Steuerknüppel, Tastatur u. Maus |
| Max. Ladefläche/Gewicht | Ф570mm/10kg |
| Max. Inspection Area | 450*450mm |
| Schiefe Ansichten | Max. 55° Filting (FPD-Rotation)/360° (Tabelle) |
| Manipulator | 6-axis mit X1/X2/Y/Z1/T (55°) /R (360°) |
| Industrieller PC | |
| Monitor | 22' ‚Anzeige FHD LCD |
| System OS | Windows 10 64bit |
| Festplatte | 1TB |
| RAM | 8GB |
| CPU-Modell | Prozessor Intels i7 |
| Andere Eigenschaften | |
| Energieeinsparung | Röntgenstrahl Selbst-weg, wenn er aus Arbeit heraus vorbei als 5 Minuten ist |
| Sicherheits-Operation | Elektromagnetische Verriegelung und Warnlicht |
| Berechtigungs-Management | Passwortverwaltung |
| Röntgenstrahl-Sicherheit | <1> |
| * Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung, alle eingetragenen Warenzeichen sind das Eigentum des Systemherstellers. | |
Funktionen und Eigenschaften
Anwendungen:
Weit beantragt BGA, CSP, Flip Chip, LED, Sicherung, Diode, PWB, Halbleiter, Batterie-Industrie, klein
Metallcasting, elektronische Anschlussbaugruppe, Kabel, Luftfahrtkomponenten, photo-voltaische Industrie, etc.
Inspektions-Bilder:
