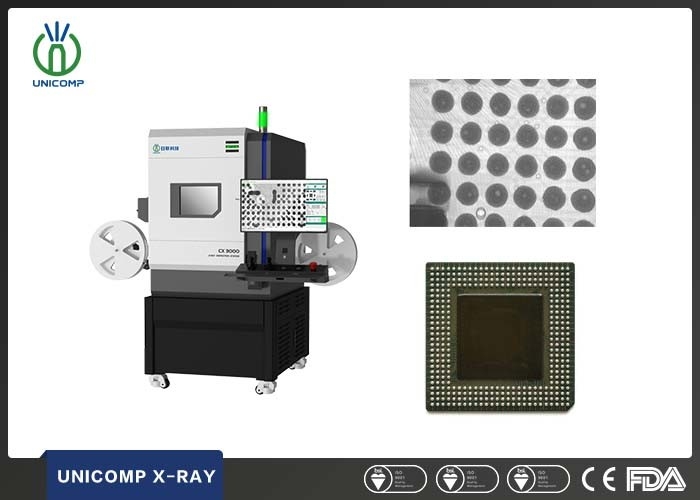

Maschine Elektronik Benchtop X Ray für PWB/BGA-Zusammenhang und -analyse
Produktdetails
Tischplattenx-Strahlnmaschine
,x-StrahlnErfassungssysteme
,Elektronik Benchtop X Ray Machine
BGA-Zusammenhang und -analyse Maschine Benchtop X Ray für PWB
| Einzelteil | Definition | Spezifikt. |
| Systemparameter | Größe | 750 (L) x570 (W) x890 (H) Millimeter |
| Gewicht | 300kg | |
| Energie | 220AC/50Hz | |
| Leistungsaufnahme | 0.5kW | |
| Röntgenröhre | Art | Geschlossen |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Spotgröße | 5μm | |
| Detektor | Verstärker | FPD |
| Röntgenstrahl-Abdeckung | 48mm x 54mm | |
| Entschließung | 208Lp/cm | |
| Arbeitsplatz | Max.Loading-Größe | 200mm x 200mm |
| Max.Inspections-Bereich | 200mm x 200mm | |
| Schiefe Winkelsichten | Drehbefestigung 360° (optional) | |
| Röntgenstrahl-Durchsickern | <1> | |
Röntgenstrahl, der Eigenschaften kontrolliert:
(1) Abdeckung von Prozessdefekten bis zu 97%. Inspectible-Defekte umfassen: Leeres Lötmittel, Brücke, Lötmittelmangel, Lücken, verfehlende Komponenten, und so weiter. Insbesondere können das BGA, CSP und andere Lötmittelgelenkgeräte durch Röntgenstrahl auch überprüft werden.
(2) höhere Testabdeckung. Sie kann überprüfen, wo das bloße Auge und der Online-Test nicht überprüft werden können. Wie PCBA war beurteilte Störung, vermuteter innerer Spurnbruch PWBs, Röntgenstrahl kann schnell überprüft werden.
(3) wird die Testvorbereitungszeit groß verringert.
(4) kann es beobachten, dass andere Mittel der Entdeckung nicht zuverlässig ermittelte Defekte, wie sein können: Leeres Löten, Luftlöcher und schlechtes und so weiter formen.
(5) Doppelschichtbrett und mehrschichtige Bretter nur eine Kontrolle (mit überlagerter Funktion).
(6) kann die relevanten Maßinformationen zur Verfügung stellen, verwendet, um das Produktionsverfahren auszuwerten. Wie Lötpastestärke verbindet Lötmittel unter der Menge des Lötmittels.
UNSER SERVICE
Untersuchung 1.Your wird in 12 Stunden geantwortet.
Fertigung 2.Original zu den Kunden, mit konkurrenzfähigem Preis.
3.We gewähren eine Jahrgarantie, freies Training und Technologieunterstützung des ganzen Lebens.
4.We kann den Versand auf dem Luftweg, DHL, Fedex, UPS und durch Meer, usw. für Sie vereinbaren und wird Ihnen die Spurhaltung NEIN nach Versand geben.
5.Well-trained und Berufskundendienst team, um Sie zu stützen.
6.Manual verpackt mit Maschine. Es zeigt Ihnen, wie man Maschine Schritt für Schritt benutzt.
7.Items werden nur versendet, nachdem Zahlung empfangen ist.
Inspektions-Bilder:
-
