130-KV-Mikrofokus-Röntgenstrahlquelle zur Erkennung innerer Defekte von Lithiumbatterien
Produktdetails
130kV Microfocus X Ray Source
,CER Microfocus X Ray Source
,SMT X Ray Machine Radiation Source
Unicomp 130 kV Mikrofokus-Röntgenquelle für EMS SMT PCBA BGA QFN Röntgenmaschine

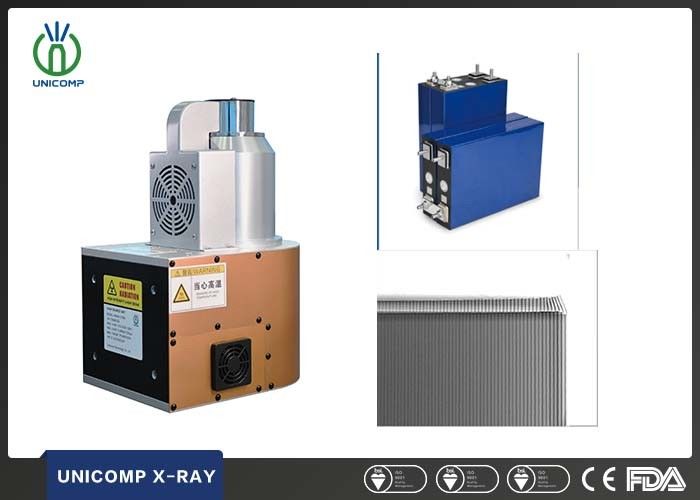

UNMS-U130Bist ein geschlossener Schlauch130 kV Mikrofokus-RöntgenquelleMit Hot-Cathode-Technologie, digitaler Steuerung und 100% heimischen Rohstoffen.Es hat die Vorteile kleiner Brennpunktgröße, hoher Vergrößerung, stabiler Röntgenstrahlenemission, höherer Ausgangsleistung und starker Durchdringungsfähigkeit.Steuerkreis und Kühleinheit sind in einem kompakten Raum ordnungsgemäß angeordnet, mit 24V Gleichstromversorgung und RS232 Serienanschlusssteuerung. Es eignet sich sehr gut für Bildgebungsanwendungen mit hoher Auflösung und hoher Penetration.
Schlüsselparameter:
-
Max. Rohrspannung: 130 kV
-
Max. Rohrleistung: 65 Watt
-
Min. Fleckengröße: < 8 μm
-
Winkel des Strahls: 110±3°
Anwendungen:
-
Integrierter Schaltkreispaket
-
SMT, PCBA Elektronikherstellung
-
IGBT-Substrat / Modul
-
Elektrofahrzeugbatterie
Spezifikationen:
| Betriebsrohrspannungsbereich | 40 bis 130 kV |
| Betriebsrohrstrombereich | 0 bis 500 μA |
| Maximale Rohrleistung | 65 W |
| Eingangsspannung (gleiche Strom) | 25 ± 0,5 V |
| Stromverbrauch | weniger als 150 W |
| Fenstermaterial/Dicke | Be/0,51 mm |
| Fensterdurchmesser | 38 mm |
| Winkel des Strahls | 110 ± 3° |
| Zielmaterial | W |
| FTE | 10 ± 0,5 mm |
| Gewicht | Ungefähr 13 kg. |
| Sicherungssperre | Außenkurzschluss |
| Steuerverbindung | RS232 |
| Betriebsmodus | Kontinuierlich |
| Betriebstemperatur der Umgebung | 10 bis 40 °C |
| Lagertemperatur | 0 bis 50 °C |
| Betriebsfeuchtigkeit und Lagerung | 10 bis 80% |

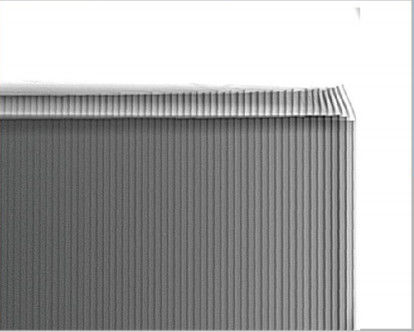

Röntgenbilder:
Fußabdruck:
-
