Maschine Strahl zerstörungsfreier Prüfung X
Produktdetails
Strahlnscanner des Fahrzeugs x
,Strahlnmaschine des Fahrzeugs x

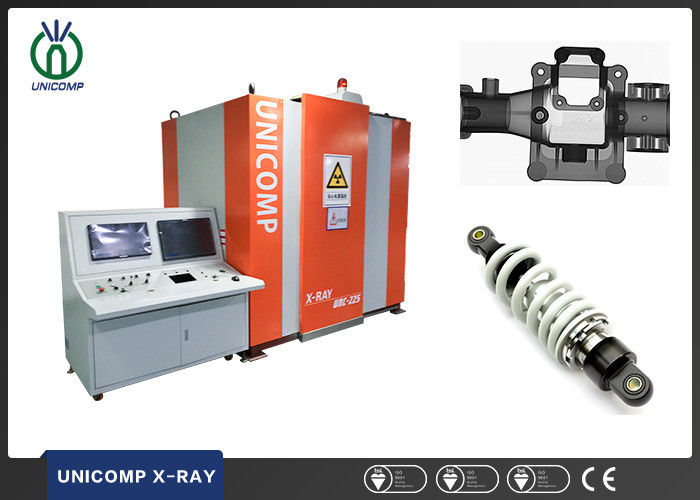

Qualitäts-Zerstörungsfreie Prüfung (ZfP) Röntgenmaschine Unicomp UNC225 mit ASTM-Standard EN12543 für die Stoßdämpfer-Defektprüfung
Merkmale:
Röntgenabgeschirmter Schrank, der den strengsten internationalen Vorschriften für vollständig abgeschirmte Strahlungsgeräte entspricht. Der Schrank ist vollständig autark. Hergestellt aus Stahl mit vollständiger Bleiabschirmung.
Ausgestattet mit Röntgenquellen von 160 kV oder Mikro- undndash; Fokusquellen bis zu 150 kV.
Ausgestattet mit digitalem Flachdetektor (verschiedene Größen und Auflösungen erhältlich).
Schrank mit einer doppelten Schiebetür zum Beladen von Gussteilen mit einem Blei-/Glas-Sichtfenster.
Beladetür mit Sicherheitslichtvorhängen ausgestattet.
Hochgeschwindigkeits-Türbewegungen, gesteuert durch einen Wechselrichter.
Elektronische Sicherheitsschaltungen, gesteuert durch einen Multifunktionscontroller
Blinkende Röntgen-Warnleuchten, verschachtelt mit einem Lichtausfall-Schaltkreis.
Anwendungen:
Es wird weithin zur Inspektion aller Arten von Gussteilen, ZfP für Luftblasen, Porosität und unerwünschte Fremdkörper eingesetzt. Die Ausrüstung ist für die ZfP von Zylinder-Schweißfehlern und Karosserie, Seitenwand, Überlappung, Stahlcord und Stahlgurt von Reifen, Schlackeneinschluss, Rissen, Lösung und anderen Fehlern in Naben, Druckbehältern, feuerfestem Material, Geschossen, geschweißten Kesselrohren und Schraubenrohren geeignet.
| Systemparameter | Abmessungen | 2230 mm * 1582 mm * 2478 mm (L*B*H) |
| Gerätegewicht | 5T | |
| Leistung | 8 kW | |
| Maximale Durchdringung (AL/FE) | 150 mm/25 mm | |
| Erfassungsbereich | Φ500*800 mm | |
| Lastgewicht | 100 kg | |
| Arbeitsumgebung | 5-40° ≤80 % relative Luftfeuchtigkeit | |
| Installationsleistung | Dreiphasen-Fünf-Draht-System AC380V | |
| Röntgenleckdosisrate | ≤1 µSv/h | |
| Röntgengenerator | Röhrenspannung | 225 kV |
| Leistung | 640 W/1600 W | |
| Fokusgröße | 1,0 mm/3,0 mm | |
| Detektor | Bildfläche | 215 mm x 215 mm |
| Auflösung | 2,8 LP/mm | |
| Detektor (Auswahl FPD) | Bildfläche | 250 mm x 300 mm |
| Pixelmatrix | 1792 mm * 2176 mm | |
| Pixelgröße | 139 µm | |
| Bildrate | 9 fps (1x1) 30 fps (2x2) | |
-
JNICE
-
Mgood machine
-
Pgood product
-
IC-Kurvmessung Unicomp AX9100MAX Röntgenmaschine mit 84μm Pixelgröße und 60° Neigungswinkel
It is widely utilized in applications such as BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Modules, Cables, Photovoltaic Industry, and more. Application Fields Functions and Feature Inspection Image System Summary Footprint 1455(W)×1760(D)×1945(H)mm Machine Weight 2400 kg Power Supply AC 110~220V, 50/60Hz Packaging Dimension 1710(W)×1950(D)×1875(H)mm Packing Weight 2600 kg Power Consumption 4 kW X-Ray -
Vollautomatische Inline-Elektronik X Ray Machine LX2000 mit CNC-Diagramm
Fully Automatic Inline Electronics X Ray Machine LX2000 With CNC Mapping Unicomp Technology fully automatic Inline LX2000 AXI X-ray Inspection System with CNC mapping for IGBT Quality Control Technical Parameters and Specifications System Summary Footprint 2595(W)×1392(D)×1992(H)mm Machine Weight 1900 kg (X-Ray) / 700kg (Conveyor) Power Supply AC 110~220V, 50/60Hz Plywood Packing Size 180(W)×170(D)×190(H)cm (X-Ray) 150(W)×105(D)×120(H)cm (Conveyor) Packing Weight 2000kg (X -
Zeit-Inline-Entdeckung UNX4015N X Ray Equipment Food Impurity Real
Food Impurity Real Time Inline Detection UNX4015N For Food-Packing Quality Inspection Application UNX4015-N is used to detect foreign matter contaminants in small bags for lightweights products. Such as candy, fresh meat, prawn, vegetable, poultry, chocolates, candy, pasta, instant noodles, bread, biscuits, dried fish, ham sausage, beef jerky, nuts, etc. Features Easy to Operate: one button start&stop, optional default product Provide High precision automatic foreign -
Unicomp UMC160 Röntgenmaschine zerstörungsfreier Prüfung mit dem Roboter, der für Lithium-Batterie-Aluminiumcasting-Wohnungsschweißungsdefekt-Fehler det behandelt
Unicomp UMC160 NDT X-ray machine with robot handling for lithium battery aluminum casting housing weld defects flaws detection Features: ● Strong penetration,high reliable,low breakdown, long life; ● High definition,resolution FPD; ● Multi-functional workstation,360°rotation and shift; ● High automation,fast detection speed; ● User friendly software design for interfacing and to facilitate,customize software function development requirement. Applications: ● Cast parts and
