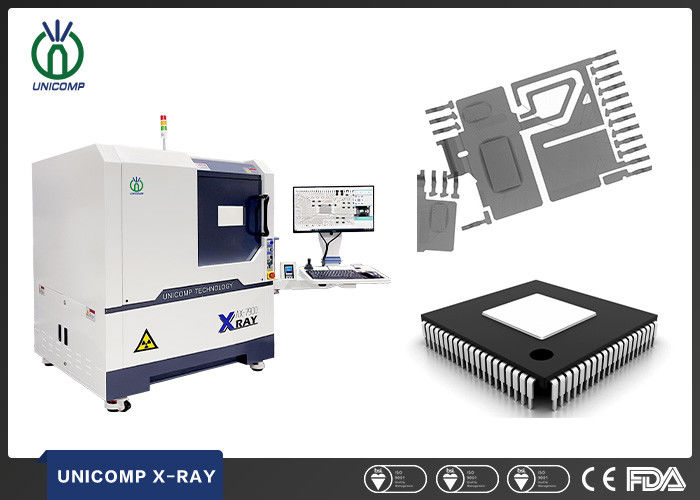

| Name: | Unicomp-Röntgenprüfungs-Maschine | Anwendung: | SMT, EMS, BGA, Elektronik, CSP, LED, Flip-Chip, Halbleiter |
|---|---|---|---|
| Spannung: | 0~90kV (justierbar) | Detektor: | Flachbildschirm-Detektor (FPD) |
| Pixel-Größe: | 85μm | FeatuFocus-Stelle Sizeres: | 5μm |
| Röntgenstrahl-Sicherheit: | <1> | ||
| Hervorheben: | depaneling Maschine PWBs,depaneling Ausrüstung PWBs |
||
Beschreibung:
Röntgenröhre 90KV 5μm, FPD-Detektor. Multifunktionsarbeitsplatz, X-Ymultiachsenbewegungsstandard mit ±60°-Neigungsbewegung (Wahl). Z-Achsenbewegung für Röntgenröhre u. FPD sich/Abnahme magnification/FOV zu erhöhen. Navigationsanlage des bequemen Zielpunktes. Multifunktions-DXI-Bildverarbeitungssystem mit der X-Yprogrammierung für Geisterbildinspektionsprogramme. Max. Ladefläche 420mm x 420mm, max. Entdeckungsbereich 380 x 380mm, mit ~300X-System-linearer Wiedergabe.
EIGENSCHAFTEN:
Röntgenröhre 90KV 5μm, FPD-Detektor.
Multifunktionsarbeitsplatz, X-Ymultiachsenbewegung. ±60°-„Bogen“ Bewegung (Wahl).
Bewegungskontrollen umfassen: X-/Ytabellenbewegung plus z-Achsenrohr und Detektorbewegung, ±60°-Neigungsbewegung (Wahl).
Multifunktions-DXI-Bildverarbeitungssystem.
X-/Yprogrammierungsfunktion für Geisterbildinspektionsprogramme
Max. Ladefläche 420mm x 420mm, max. Entdeckungsbereich 380 x 380mm, mit ~300X-System-linearer Wiedergabe.
BGA-Lücke/Bereichsselbst-maß plus Berichtsgeneration.
ANWENDUNG:
LED, SMT, BGA, CSP, Flip Chip Inspection.
Halbleiter, Verpackenkomponenten, Batterie-Industrie.
Elektronische Bauelemente, Autoteile, photo-voltaische Industrie.
Aluminium-Druckguß, Gestaltungsplastik.
Keramik, andere spezielle Industrien
| System-Zusammenfassung | |
| Abdruck | 1200 (W)×1200 (D)×1500 (H) Millimeter |
| Maschinen-Gewicht | 1130 Kilogramm |
| Stromversorgung | Wechselstrom 110/220V, 50/60Hz |
| Sperrholz-verpackende Größe | 1350 (W)×1350 (D)×1800 (H) Millimeter |
| Verpackendes Gewicht | 1330 Kilogramm |
| Leistungsaufnahme | 1,3 Kilowatt |
| Röntgenröhre | |
| Rohr-Art | Versiegelt |
| Max. Power | 8W |
| Spannung | 0~90kV (justierbar) |
| Fokus-Spotgröße | 5μm |
| Darstellungs-System | |
| Detektor | Flachbildschirm-Detektor (FPD) |
| Pixel-Größe | 85μm |
| Effektiver Entdeckungs-Bereich | 65*65mm |
| Rahmen-Rate | 40fps |
| Pixel-Matrix | 768*768 |
| System-lineare Wiedergabe | 600X |
| Software | |
| Selbst-Messen | Lötende Selbst-messende Lücken BGA und Stützdaten/grafischer Ertrag |
| Mehrfache Messgeräte | Stützmessdistanz, Winkel, Durchmesser, Polygon, füllende Rate PTH, etc. |
| Cnc-Modus | Programmierbare Inspektion CNC, einfache Operation und benutzerfreundlich |
| Realzeitanzeige | Realzeit, die Arbeitsdaten der Spannung, des Stroms, des Winkels, des Datums, des usw. anzeigend |
| Navigation | Bequemer Ziel-Punkt-Navigationsanlage |
| Bewegungs-Kontrollsystem | |
| Bewegungs-Steuerung | Steuerknüppel, Tastatur u. Maus |
| Max. Ladefläche/Gewicht | 520*420mm/10kg |
| Max. Inspection Area | 460*400mm |
| Kippen-Winkel | ±30° |
| Manipulator | 5-axis mit X/Y/Z1/Z2/T |
| Industrieller PC | |
| Monitor | 24' ‚Anzeige FHD LCD |
| System OS | Windows 10 64bit |
| Festplatte | 1TB |
| RAM | 8GB |
| CPU-Modell | Prozessor Intels i7 |
| Andere Eigenschaften | |
| Energieeinsparung | Röntgenstrahl Selbst-weg, wenn er aus Arbeit heraus vorbei als 5 Minuten ist |
| Röntgenstrahl-Sicherheit | <1> |
| Berechtigungs-Management | Fingerabdruck-Zugang Magnagement-System und Stützpasswort-Zugreifen. |
| Sicherheits-Operation | Elektromagnetische Verriegelung, Warnlicht und Realzeit-Radioations-Durchsickern-Monitor |
| * Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung, alle eingetragenen Warenzeichen sind das Eigentum des Systemherstellers. | |
